Un branchement prise 3 fils qui tient dans le temps ne dépend pas uniquement du respect du code couleur. La qualité du serrage, le choix de l’outillage isolé et la préparation des conducteurs conditionnent la longévité du contact électrique bien plus que le geste de raccordement lui-même. Nous détaillons ici le matériel à réunir pour un branchement prise 3 fils fiable, en insistant sur les points que les guides de pose standard ne couvrent pas.
Sertissage des conducteurs : l’outillage qui évite le faux contact
Un fil souple inséré nu dans une borne automatique ou à vis finit par se desserrer. L’échauffement progressif noircit le contact, augmente la résistance et peut déclencher un arc électrique. Nous recommandons de sertir systématiquement des embouts de câblage sur chaque conducteur souple avant insertion dans la borne.
A lire aussi : Carrelage et joint de dilatation en rénovation, comment rattraper une pose ratée ?
La pince à sertir dédiée aux embouts (souvent appelée pince à embouts carrés) comprime la virole de manière homogène. Une pince universelle ou un bec plat écrase le métal de façon irrégulière, ce qui réduit la surface de contact utile. Investir dans une pince à sertir à profil carré ou hexagonal reste le geste le plus rentable pour la durabilité d’un branchement prise 3 fils.
Embouts isolés ou non isolés
Les embouts à collerette isolée (codés par couleur selon la section) facilitent le repérage et empêchent tout brin de cuivre de dépasser. Sur du câble rigide en installation encastrée, le sertissage n’est pas obligatoire, mais il reste utile quand la longueur dénudée est trop courte pour garantir un maintien franc dans la borne.
Lire également : Prix d'une terrasse en béton et drainage : combien coûte une terrasse durable ?
Outillage isolé et section de câble : les spécifications à respecter
Travailler hors tension est la règle. Le VAT (vérificateur d’absence de tension) reste le premier outil à sortir de la caisse. Un simple testeur néon à deux touches suffit en domestique, à condition qu’il soit conforme et non bricolé à partir d’un tournevis testeur bas de gamme dont la résistance interne peut être défaillante.
Côté outillage de raccordement, trois catégories couvrent le besoin réel :
- Tournevis plat et cruciforme à manche isolé (classe VDE ou équivalent) pour les bornes à vis des mécanismes et platines
- Pince à dénuder à jauge réglable, calibrée sur les sections courantes (1,5 mm² pour un circuit prises standard protégé par un disjoncteur de calibre adapté)
- Pince coupante diagonale isolée pour recouper proprement le conducteur sans écraser le cuivre
La section du câble conditionne le choix du disjoncteur de protection au tableau. En circuit prises classique, la norme NF C 15-100 impose une cohérence entre la section des conducteurs et le calibre du disjoncteur. Utiliser un câble sous-dimensionné avec un disjoncteur trop puissant annule toute la chaîne de protection.
Préparation du boîtier d’encastrement : maintien mécanique du câblage
Le branchement prise 3 fils ne se limite pas aux trois bornes du mécanisme. La façon dont le câble entre dans la boîte d’encastrement et dont les conducteurs sont rangés détermine la tenue dans le temps.
Réserve de conducteur dans la boîte
Laisser une réserve de câble dans le boîtier d’encastrement facilite tout remplacement futur du mécanisme. Sans cette réserve, un simple changement de prise oblige à re-tirer le câble depuis la goulotte ou le faux plafond. La longueur de réserve doit permettre de ressortir le mécanisme du mur et de retravailler les extrémités des fils sans tension sur les conducteurs.
Fixation anti-arrachement
Un câble qui tire sur les bornes finit par provoquer un desserrage. Les professionnels utilisent des colliers de serrage à l’intérieur du boîtier pour immobiliser la gaine et reporter l’effort mécanique sur le collier plutôt que sur la connexion. Sur les coffrets ou les boîtiers étanches, un presse-étoupe remplit ce rôle tout en assurant l’étanchéité IP de l’ensemble.
Contrôle après raccordement : outils de vérification à ne pas négliger
Remettre le courant sans vérifier le serrage et la continuité revient à valider un travail à l’aveugle. Deux contrôles séparent un branchement correct d’un branchement durable.
Le premier contrôle est mécanique. Tirer légèrement chaque conducteur après serrage permet de confirmer que la borne retient le fil. Sur une borne automatique, le fil ne doit pas coulisser. Sur une borne à vis, le tournevis doit rencontrer une résistance franche au couple de serrage recommandé par le fabricant du mécanisme.
Le second contrôle est électrique. Après remise sous tension au tableau, un testeur de prise (contrôleur de câblage) inséré dans la prise vérifie en quelques secondes la présence de la terre, l’absence d’inversion phase-neutre et la continuité du circuit. Ce petit appareil coûte quelques euros et détecte les erreurs de raccordement les plus fréquentes.

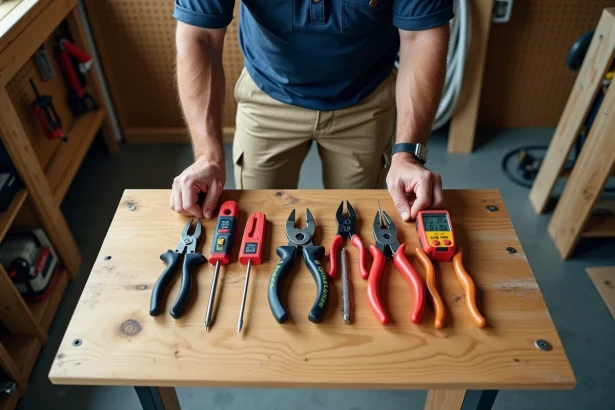

Liste récapitulative de l’outillage pour un branchement prise 3 fils durable
- VAT ou testeur de tension bipolaire pour confirmer la mise hors tension
- Pince à dénuder réglable, adaptée aux sections 1,5 mm² et 2,5 mm²
- Pince à sertir à profil carré ou hexagonal avec lot d’embouts isolés
- Tournevis isolés VDE (plat et cruciforme) pour les bornes à vis
- Pince coupante diagonale isolée pour des coupes nettes du cuivre
- Colliers de serrage ou presse-étoupes pour le maintien du câble dans le boîtier
- Testeur de prise pour le contrôle final du câblage (phase, neutre, terre)
Un branchement prise 3 fils propre repose moins sur la dextérité que sur la rigueur de préparation des conducteurs et le choix d’un outillage adapté. Le sertissage des embouts, la réserve de câble et le contrôle final au testeur de prise sont les trois étapes qui transforment un raccordement fonctionnel en une installation réellement durable.
