Le va-et-vient Legrand repose sur un mécanisme à trois bornes : une borne commune (souvent repérée par la lettre L ou par une couleur distincte sur le mécanisme) et deux bornes de navettes. Confondre la borne commune avec une borne de navette est l’erreur de câblage la plus fréquente, et elle suffit à rendre le circuit non fonctionnel ou à provoquer un court-circuit franc au tableau.

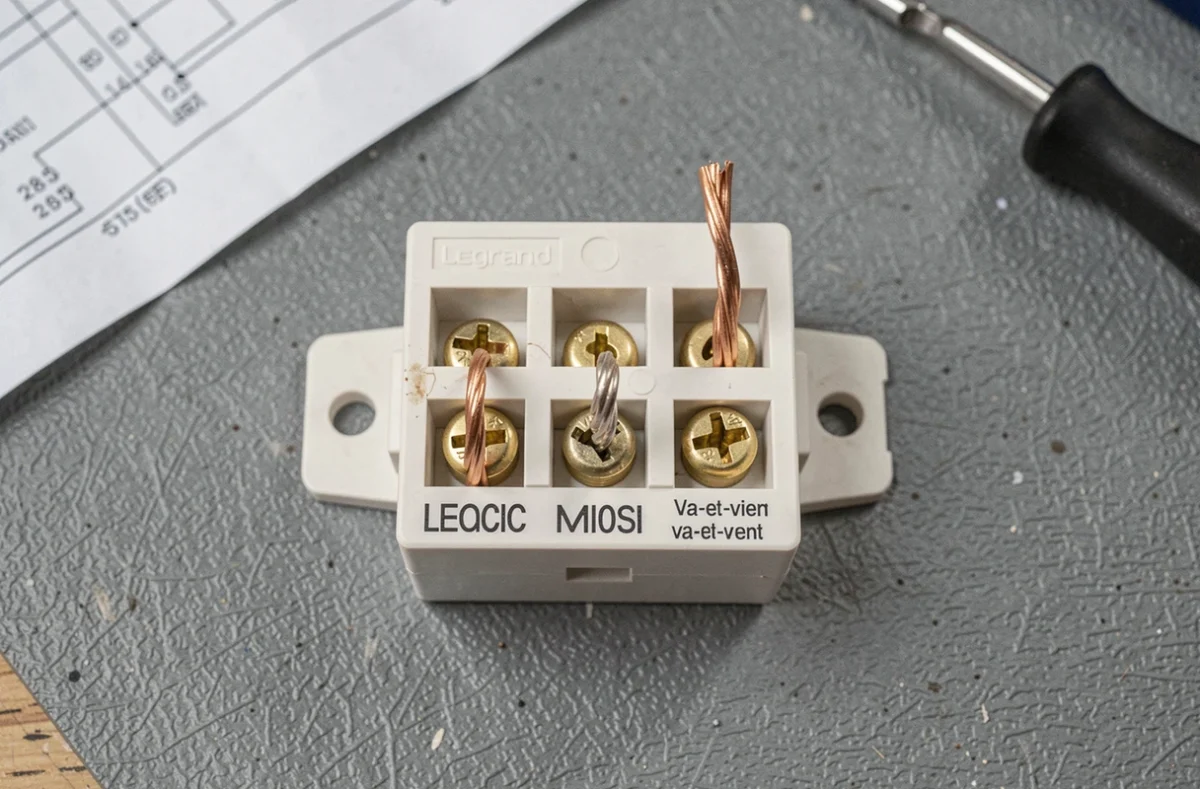

Repérage des bornes sur un mécanisme Legrand va-et-vient
Sur les gammes Céliane, Dooxie ou Mosaic, le marquage des bornes diffère d’un interrupteur générique. La borne commune est identifiée par un repère rouge ou par la lettre L sur le socle. Les deux bornes de navettes sont marquées en gris ou par des chiffres (1 et 2).
A lire en complément : Tutoriel complet : Comment coudre une bâche à bulle comme un pro ?
Le piège vient du fait qu’un interrupteur premier prix présente souvent un agencement physique différent. Si vous remplacez un ancien mécanisme par un Legrand en reproduisant la même position de fils, le branchement sera probablement incorrect. Nous recommandons de photographier le câblage existant avant démontage, puis de raisonner en fonction du marquage du nouveau mécanisme, pas de l’ancien.
Sur un Céliane, la borne rouge reçoit soit la phase (côté premier interrupteur), soit le retour lampe (côté second interrupteur). Les navettes se câblent exclusivement sur les bornes grises. L’ordre des deux navettes entre elles n’a aucune incidence sur le fonctionnement du circuit.
A lire également : Drainage autour d'une maison : erreurs fréquentes à éviter absolument
Inversion phase et navettes : diagnostic d’un va-et-vient qui disjoncte
Quand un va-et-vient Legrand fait sauter le disjoncteur dès la remise sous tension, la cause est presque toujours la même : la phase a été raccordée sur une borne de navette, et une navette a pris la place de la phase sur la borne commune. Le résultat est un court-circuit direct entre phase et retour lampe dans l’une des deux positions du mécanisme.
Le raisonnement de diagnostic est simple. Au premier interrupteur, la borne commune reçoit le fil de phase venant du disjoncteur. Au second interrupteur, la borne commune reçoit le fil de retour lampe. Les deux fils de navettes relient les deux interrupteurs entre eux, borne grise à borne grise.
Couleurs de fils : ne pas se fier au visuel seul
La norme NF C 15-100 impose le bleu pour le neutre et le vert-jaune pour la terre, mais la couleur des navettes et du retour lampe varie selon les chantiers. Rouge, marron, orange, violet : toutes ces couleurs sont utilisées pour la phase ou les navettes selon l’époque et l’installateur d’origine.
Un repérage visuel sans vérification au testeur est insuffisant. Nous observons régulièrement des installations où deux fils de même couleur arrivent dans la boîte, l’un étant la phase, l’autre une navette. Seule une mesure à l’aide d’un VAT (vérificateur d’absence de tension) ou d’un multimètre permet de lever l’ambiguïté.
- Le fil de phase est le seul à être sous tension lorsque le disjoncteur est enclenché et les deux interrupteurs déconnectés.
- Les navettes ne présentent aucune tension lorsqu’elles sont débranchées des deux mécanismes.
- Le retour lampe est sous tension uniquement quand le circuit est fermé (lampe allumée) et que la phase arrive jusqu’à lui via les navettes.
Erreurs de câblage spécifiques aux gammes Legrand Céliane et Dooxie
La gamme Céliane utilise un système de griffes et de bornes automatiques. Le fil doit être dénudé sur la longueur indiquée sur le mécanisme (généralement repérée par un gabarit moulé dans le plastique). Un fil trop court ne s’enclenche pas correctement dans la borne automatique, ce qui crée un faux contact intermittent : la lampe fonctionne parfois, puis s’éteint sans raison.
Un fil trop long dénudé peut toucher une borne adjacente à l’intérieur du boîtier. Sur un mécanisme compact comme le Céliane, l’espace entre les bornes est réduit. Ce type de contact provoque un arc électrique discret qui finit par faire fondre le plastique du mécanisme.
Le cas du double allumage en va-et-vient
Le double va-et-vient Legrand (deux bascules sur un même mécanisme) concentre six bornes dans un espace restreint. Chaque circuit dispose de sa propre borne commune et de ses propres navettes. Croiser les navettes des deux circuits entre eux est une erreur classique qui ne fait pas disjoncter immédiatement, mais qui empêche le fonctionnement indépendant des deux points lumineux.
La règle de câblage reste la même pour chaque circuit pris individuellement. Nous recommandons de câbler un circuit complet avant de passer au second, plutôt que de raccorder tous les fils simultanément.
Vérification du branchement va-et-vient avant remise sous tension
Avant de réenclencher le disjoncteur, un contrôle méthodique évite la majorité des incidents.
- Vérifier que chaque borne commune (L) reçoit un seul fil : phase d’un côté, retour lampe de l’autre.
- Confirmer que les deux navettes relient bien les bornes grises des deux interrupteurs entre elles, sans passer par le luminaire.
- S’assurer qu’aucun fil de terre (vert-jaune) n’est raccordé sur le mécanisme : la terre ne transite pas par un interrupteur va-et-vient.
- Tester la continuité des navettes au multimètre en mode ohmmètre, disjoncteur coupé, pour confirmer qu’elles relient bien les deux boîtiers.
Le neutre ne passe jamais par le mécanisme de l’interrupteur dans un va-et-vient classique. Il va directement du tableau au luminaire. Un neutre raccordé sur une borne du va-et-vient provoque un court-circuit immédiat à la remise sous tension.
Si le circuit ne fonctionne pas mais ne disjoncte pas non plus, le problème se situe presque toujours sur l’affectation de la borne commune : phase et retour lampe sont inversés, ou une navette a pris la place du retour lampe sur le second interrupteur. Reprendre le schéma borne par borne, en partant du disjoncteur jusqu’au luminaire, permet de localiser l’erreur en quelques minutes.
