Fixer une télévision sur du placo, c’est possible, mais pas avec n’importe quelle cheville ni sur n’importe quelle cloison. Le poids maximum d’une TV sur placo dépend de trois paramètres que la plupart des bricoleurs négligent : l’épaisseur de la plaque, le type de fixation, et surtout la distance entre le mur et le centre de gravité de l’écran. Avant de percer, un calcul rapide permet d’éviter les mauvaises surprises.
Le moment de renversement : le vrai critère pour fixer une TV sur placo
Vous avez déjà vu passer la règle des 30 kg sur du BA13. Ce seuil existe bel et bien dans le NF DTU 25.41, mais il ne raconte qu’une partie de l’histoire.
A voir aussi : Comment résilier ou modifier facilement votre abonnement Lemagazinedubricoleur Bricolife ?
Le DTU fixe aussi une limite en moment de renversement : 30 daN par mètre. Le moment, c’est le poids de la TV multiplié par la distance entre la surface du mur et le centre de gravité de l’écran. Un support fixe plaque la TV à quelques centimètres du mur. Un bras articulé peut l’éloigner de 40 ou 50 cm.
Résultat concret : une TV de 20 kg sur un bras déployé à 50 cm génère un moment de 10 daN·m. La même TV sur un bras de 80 cm atteint 16 daN·m. Le poids n’a pas changé, mais la contrainte sur la cloison a augmenté de plus de 50 %.
A découvrir également : Des astuces pratiques pour dépoussiérer votre intérieur en profondeur
Un écran léger sur un bras long peut solliciter le placo autant qu’un écran lourd fixé à plat. C’est la raison pour laquelle certains supports articulés arrachent des cloisons alors que la TV pèse à peine 15 kg.
Seuils de poids sur placo BA13 : support fixe, inclinable ou articulé
Les fabricants de supports TV commencent à afficher deux valeurs de charge maximale distinctes : une pour mur plein, une pour plaque de plâtre. Sur les fiches produit Meliconi récentes, par exemple, un modèle FS 200 FLAT CG indique un poids maximal de 30 kg sur mur plein, mais seulement 20 kg sur placo.
Cette différence n’est pas un caprice commercial. Elle traduit la résistance réelle de la plaque de plâtre à l’arrachement. Voici les repères utiles selon le type de support :

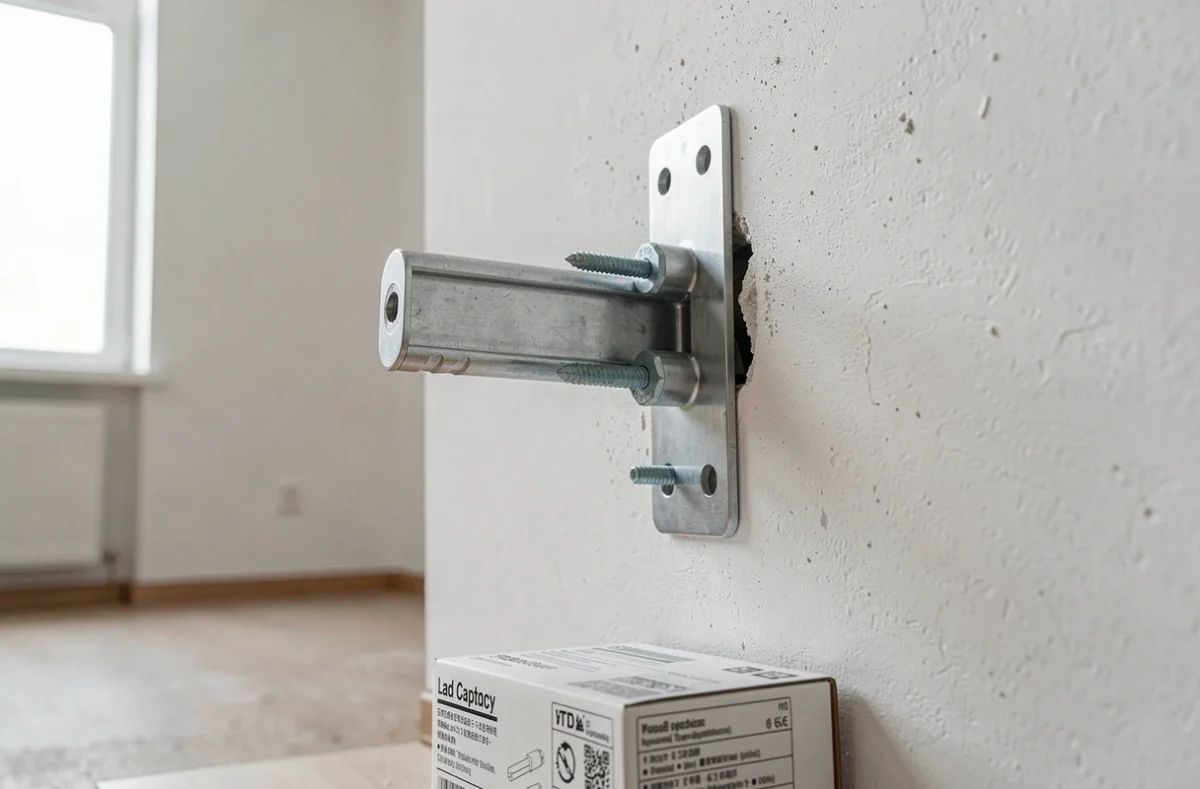

- Support fixe (TV plaquée au mur) : la charge se répartit verticalement, le moment de renversement reste faible. Sur du BA13 avec quatre chevilles Molly métalliques, une TV jusqu’à 25 kg environ ne pose pas de problème.
- Support inclinable : l’écran s’écarte légèrement du mur. Le moment augmente, mais reste modéré. Il faut viser au moins deux points de fixation dans les montants métalliques de l’ossature si la TV dépasse 15 kg.
- Support articulé à bras déporté : le moment de renversement peut tripler par rapport à un support fixe. Un ancrage dans les montants ou un renfort bois devient obligatoire, quel que soit le poids de la TV.
Localiser les montants métalliques avant de percer
Les montants verticaux de l’ossature sont espacés de 40 ou 60 cm dans une cloison conforme au DTU 25.41. Fixer la platine du support directement dans ces montants change la capacité de charge : on ne sollicite plus la plaque seule, mais toute la structure.
Pour les repérer, un détecteur de montants électronique reste l’outil le plus fiable. L’aimant fonctionne aussi : il réagit aux vis qui fixent la plaque sur les rails. En passant un aimant puissant à la surface du mur, chaque point d’accroche magnétique révèle la position d’un montant.
Pourquoi c’est décisif ? Parce que deux vis dans un montant métallique supportent bien plus que quatre chevilles dans le placo seul. Si votre TV pèse plus de 15 kg ou si vous utilisez un bras articulé, le passage par les montants n’est pas optionnel.
Renfort en bois entre montants : quand et comment le poser
Si vos montants ne tombent pas en face des trous de fixation du support, ou si la charge dépasse 30 kg, le DTU 25.41 prévoit la pose d’un renfort. Le principe : une traverse en bois massif d’au moins 25 mm d’épaisseur et 150 mm de hauteur, vissée dans les montants avec au minimum deux vis par montant.
Ce renfort se pose normalement avant la fermeture de la cloison (avant le vissage des plaques). Sur une cloison existante, l’opération impose de découper une trappe dans le placo, fixer la traverse, puis refermer et enduire.
C’est plus de travail qu’une simple cheville, mais c’est la seule solution conforme pour suspendre un écran lourd ou un bras articulé sur une cloison légère. Un contreplaqué de 18 mm vissé en surface ne remplace pas un renfort structurel posé entre les montants : il ne fait que répartir la charge sur une plus grande surface de plaque.
Vérification rapide avant de percer votre mur placo
Avant de sortir la perceuse, trois étapes suffisent pour savoir si votre projet tient la route.
- Pesez la TV et le support ensemble (la notice du support indique son propre poids). Additionnez les deux.
- Mesurez la distance entre le mur et le point le plus éloigné du bras déployé. Multipliez cette distance (en mètres) par le poids total (en kg). Si le résultat dépasse 30, un renfort est nécessaire.
- Repérez les montants au détecteur ou à l’aimant. Si la platine du support couvre au moins deux montants, vous pouvez visser directement dedans. Sinon, prévoyez des chevilles Molly métalliques pour les points hors montant, ou un renfort bois.
Le calcul prend deux minutes et évite de retrouver sa TV au sol. Les chevilles en plastique à expansion ne conviennent pas pour un écran mural : seules les chevilles métalliques type Molly offrent une résistance suffisante à l’arrachement dans une plaque de plâtre de 13 mm.
Gardez aussi en tête que les fiches produit des supports TV récents distinguent désormais la charge maximale sur mur plein et sur placo. Fiez-vous toujours à la valeur placo, jamais à la valeur mur plein. Un écran bien fixé aujourd’hui, c’est un écran qui reste en place dans cinq ans, même quand le bras articulé est déployé au maximum.
