Une plaque à induction dotée de 4 fils de raccordement peut alimenter deux types d’installations électriques distincts : monophasée 230 V ou triphasée 400 V. Ce n’est pas le nombre de fils qui détermine la méthode à suivre, mais la configuration de votre tableau électrique et les prescriptions du fabricant. Comprendre cette distinction avant l’achat évite des surcoûts d’installation ou, plus grave, un raccordement non conforme.
Ce que révèle la configuration 4 fils sur une plaque à induction
Une plaque à induction standard dispose généralement de 3 à 5 conducteurs dans son câble d’alimentation. Lorsqu’elle en comporte 4, ces fils correspondent le plus souvent à deux phases, un neutre et une terre – une configuration adaptée à une alimentation triphasée partielle ou à certains schémas monophasés avec pontage.
A voir aussi : Assurer et protéger vos Gramophones anciens : les bonnes pratiques à connaître

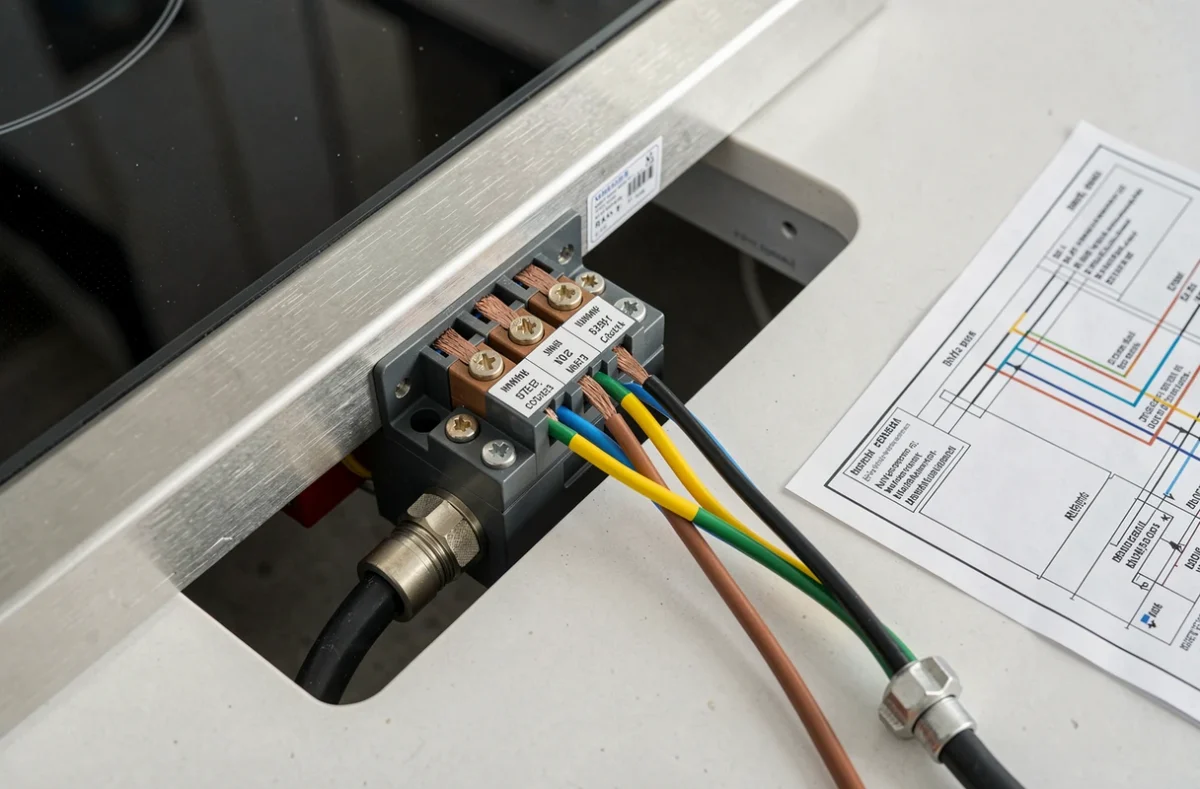

Le code couleur normalisé permet d’identifier chaque conducteur. Dans un câble 4 fils conforme aux normes européennes, on trouve typiquement : un fil vert/jaune (terre), un fil bleu (neutre), et deux fils de phase (noir et marron, ou rouge et noir selon l’ancienneté du câble). La notice du fabricant précise toujours le schéma de câblage à appliquer selon le type d’alimentation disponible.
Un point rarement mis en avant : le calibre et la section de câble ne se déduisent pas du nombre de fils visibles. Ils dépendent de la puissance de l’appareil, du type d’alimentation et de la longueur du circuit jusqu’au tableau. Une cuisine éloignée du tableau peut nécessiter une section supérieure au minimum habituellement indiqué pour compenser la chute de tension sur une longue distance.
Lire également : Comment choisir la dimension billard Américain adaptée à votre pièce ?
Monophasé ou triphasé : quel impact sur le branchement 4 fils
Le choix du mode de raccordement conditionne la sécurité de l’installation et la conformité aux exigences du contrôle électrique. Le tableau suivant compare les deux configurations pour une plaque à induction 4 fils.
| Paramètre | Monophasé 230 V | Triphasé 400 V |
|---|---|---|
| Tension d’alimentation | 230 V (phase/neutre) | 400 V (entre phases) |
| Disjoncteur recommandé | 32 A | 20 A (triphasé) |
| Section de câble minimale | 6 mm² | 2,5 à 4 mm² selon puissance |
| Nombre de pôles au tableau | 1 pôle + neutre | 3 pôles |
| Pontage nécessaire | Oui (selon schéma fabricant) | Non |
| Prise spécialisée possible | Prise 32 A type 2P+T | Sortie de câble fixe |
En monophasé, les deux bornes de phase du câble 4 fils sont souvent pontées pour être reliées au conducteur de phase unique. Cette opération doit obligatoirement suivre le schéma fourni dans la notice : un pontage inversé ou mal exécuté peut provoquer un déséquilibre ou un défaut à la mise sous tension.
Circuit dédié et protection au tableau : les exigences non négociables
Quelle que soit la configuration retenue, la norme NF C 15-100 exige un circuit électrique dédié pour toute plaque de cuisson. Ce circuit ne peut alimenter aucun autre appareil. Son dimensionnement dépend directement de la puissance de la plaque, qui varie selon les modèles.
- Disjoncteur de protection : il doit être calibré en cohérence avec la section de câble et la puissance maximale absorbée par la plaque. Un disjoncteur sous-calibré déclenchera fréquemment ; un disjoncteur surdimensionné ne protégera pas correctement le câble.
- Interrupteur différentiel de type A : les plaques à induction génèrent des courants de fuite à composante continue pulsée. Un différentiel de type AC standard ne détecte pas systématiquement ces courants. Le type A est requis pour assurer une protection efficace.
- Section minimale du câble : en monophasé 32 A, la section minimale est de 6 mm². Cette valeur peut devoir être majorée si la longueur du câble est importante ou si les conditions de pose sont défavorables (câble encastré dans l’isolant, par exemple).
La norme NF C 15-100 a fait l’objet d’une révision dont la prise en compte par le Consuel évolue progressivement. Il convient de distinguer la version publiée de la norme, les règles applicables au chantier selon la date de déclaration des travaux, et le référentiel utilisé lors du contrôle. En cas de doute, un électricien qualifié (Qualifelec ou équivalent) est en mesure de déterminer quelle version de la norme s’applique à votre installation.
Les erreurs de branchement 4 fils qui coûtent le plus cher
Trois situations concentrent la majorité des installations non conformes ou dangereuses.
La première concerne l’absence de circuit dédié. Raccorder une plaque à induction sur un circuit existant – même protégé par un disjoncteur 32 A – revient à partager cette protection avec d’autres appareils. En cas de cumul de puissance, le risque de surchauffe du câble est réel, indépendamment du calibre du disjoncteur.
La deuxième erreur fréquente est l’inversion neutre/phase lors du pontage en installation monophasée. La plaque peut fonctionner en apparence mais présente alors une tension dangereuse sur des éléments qui devraient rester au potentiel neutre. Ce défaut échappe souvent aux tests de mise en route et n’est détecté qu’au contrôle ou lors d’un incident.
La troisième concerne la section de câble : retenir la section minimale théorique sans tenir compte de la longueur réelle du parcours depuis le tableau. Une section sous-dimensionnée entraîne un échauffement chronique qui dégrade l’isolant sur plusieurs années avant qu’un incident visible ne survienne.
Quand faire appel à un électricien pour le branchement de votre plaque
Le remplacement d’une ancienne plaque par une plaque à induction 4 fils ne constitue pas un simple échange de matériel. Si l’installation existante comporte un câble en 4 mm² là où 6 mm² sont requis, ou si le différentiel est de type AC, l’intervention dépasse la simple pose de l’appareil.
- Absence de circuit dédié : création d’une nouvelle ligne depuis le tableau obligatoire.
- Tableau électrique sans emplacement disponible : remplacement ou extension du tableau nécessaire.
- Installation en triphasé : la vérification de l’équilibrage des phases et du schéma de câblage spécifique à la plaque requiert une compétence électrique confirmée.
- Contrôle Consuel : toute création de circuit neuf dans un logement existant peut déclencher une vérification ; une installation non conforme expose à un refus de mise en service.
Les travaux d’extension ou de création de circuit électrique entrent dans le champ des travaux qui peuvent nécessiter une déclaration préalable selon la nature de l’installation. Vérifier ce point auprès d’un professionnel certifié avant de commander la plaque évite de découvrir des contraintes après la livraison de l’appareil.
Le branchement d’une plaque à induction 4 fils repose sur deux vérifications préalables indissociables : la compatibilité du câble existant avec la puissance de l’appareil, et la présence d’un circuit dédié protégé par un différentiel de type A. Ces deux points conditionnent la conformité de l’installation autant que la sécurité quotidienne.
